T8 Double-Sided LED Tube Housing para sa OEM Linear Lighting

Mga JET8 double-sided LED tube pabahayay isang walang laman na enclosure platform para sa OEM linear-lighting projects. Ang nakumpirmang configuration ay may diameter na 26 mm sa labas, dalawang 12 × 1 mm na posisyon ng PCB, isang panloob na 6063 aluminum profile, isang malinaw o nagyelo na polycarbonate na enclosure, mga plastic na takip sa dulo, at isang layout ng panlabas na driver. Available ang standard o customized na haba mula 600 mm hanggang 2400 mm, na may mga inaalok na configuration ng IP20 at IP65.

Ang pangunahing salita aypabahay. Ang produktong ito ay hindi nagiging working lamp hanggang ang mga LED, PCB assemblies, wiring, driver, end termination, at anumang kinakailangang seal ay napili at naisama. Samakatuwid, dapat suriin ito ng mga mamimili mula sa isang kinokontrol na pagguhit at isang pinagsama-samang sample-hindi mula sa pangalan ng T8 lamang. Suriin ang kasalukuyangT8 double-sided luminous pabahaybago ipadala ang iyong PCB at mga kinakailangan sa proyekto sa JE.

Ang Produkto ay Isang Walang Lamang OEM Housing, Hindi Isang Tapos na T8 Lamp o Fluorescent na Kapalit

Tinutukoy ng "T8" ang pangkalahatang format ng tubo, ngunit hindi ito nagtatag ng electrical o mechanical compatibility sa isang kasalukuyang fluorescent fixture. Ang isang 26 mm na pabahay ay maaaring mukhang pamilyar habang gumagamit ng ganap na magkakaibang mga board, mga kable, mga takip ng dulo, mga detalye ng pag-mount, at arkitektura ng kuryente.

Huwag ipagpalagay na tumatanggap ito ng conventional fluorescent ballast, kasya sa isang G13 lampholder, may kasamang mains-rated pins, o maaaring palitan ang isang naka-install na lamp one-for-one. Wala sa mga detalyeng iyon ang nakumpirma ng diameter ng pabahay. Kung kinakailangan ang retrofit compatibility, ilagay ang base geometry, pin arrangement, kabuuang haba ng lamp, electrical input, wiring mode, at fixture interface sa approval drawing.

Ang pagkakaibang ito ay nakakaapekto rin sa pagbili. Tinutukoy ng detalye ng pabahay ang extrusion at enclosure package. Hindi nito, sa kanyang sarili, tumutukoy sa dami ng LED, temperatura ng kulay, light output, optical distribution, power, gawi ng driver, dimming, surge protection, operating temperature, o buhay ng serbisyo. Iyon ay mga desisyong tapos na sa luminaire na kinokontrol ng bahagi ng disenyo at programa ng kwalipikasyon ng mamimili.

Cross-Section ng Double-Sided T8 Housing Assembly

Pinagsasama ng pagpupulong ang isang bilog na polycarbonate na katawan na may panloob na profile ng aluminyo. Sa loob ng cross-section na iyon ay may dalawang posisyon ng PCB, ang bawat isa ay kinilala bilang 12 × 1 mm. Ang kaayusan na ito ay nagbibigay sa isang OEM designer ng dalawang mounting location para sa LED boards sa loob ng isang 26 mm tube envelope.

Ang insert na aluminyo ay nagbibigay ng isang tinukoy na panloob na istraktura para sa mga lokasyon ng PCB. Maaari rin itong lumahok sa paglipat ng init mula sa mga board, ngunit hindi mahihinuha ang pagganap ng thermal mula sa pangalan o profile ng haluang metal lamang. Ang LED loading, board construction, thermal-interface material, contact quality, driver loss, ambient temperature, tube orientation, at airflow lahat ay nakakaapekto sa operating temperature. Aprubahan ang thermal design na may naka-install na LED boards.

Paano sinusuportahan ng magkapares na posisyon ng PCB ang dalawang makinang na mukha

Ang dalawang posisyon ng PCB ay nagpapahintulot sa mga LED na isaayos patungo sa dalawang gilid ng tubo sa halip na umasa sa isang board upang maipaliwanag ang buong circumference. Iyon ay maaaring umangkop sa bidirectional linear lighting, suspendido na luminaires, display lighting, transit interior, at iba pang installation kung saan kailangan ang liwanag sa higit sa isang direksyon.

Hindi ginagarantiyahan ng extrusion ang isang partikular na anggulo ng beam o katumbas na 50/50 light split. Ang aktwal na pamamahagi ay depende sa oryentasyon ng mga posisyon ng PCB, LED package, diode spacing, lapad ng board, distansya sa polycarbonate, diffuser finish, internal obstruction, at malapit na luminaire surface. Ang malinaw na PC ay may posibilidad na mapanatili ang kahulugan ng LED at direksyon ng output; Pinaghahalo ng frosted PC ang ilaw nang mas epektibo ngunit maaaring mabawasan ang nakikitang intensity at mapahina ang kontrol ng beam.

Bago ang tooling o pag-apruba sa produksyon, siyasatin ang isang maliwanag na sample mula sa magkabilang panig. Maghanap ng LED imaging, dark bands malapit sa aluminum insert, pagkakaiba-iba ng kulay, end shadow, at pagkakaiba sa liwanag sa pagitan ng dalawang mukha. Ang pagsusuri sa photometric ay nabibilang sa antas ng natapos na luminaire dahil ang walang laman na pabahay ay naglalaman ng walang pinagmumulan ng ilaw.

Kumpirmahin ang ibinigay na mga bahagi ng pabahay kumpara sa mga LED na tinukoy ng mamimili, mga PCB assemblies, mga wiring, driver, at mga seal

Ang isang panipi sa pabahay ay dapat maghiwalay ng mga bahaging binigay ng JE mula sa mga bahaging elektrikal na binibigay ng mamimili. Batay sa na-publish na paglalarawan ng produkto, maaaring kasama sa enclosure ang panloob na 6063 aluminum profile, malinaw o nagyelo na polycarbonate, at mga plastic na takip sa dulo. Ang arkitektura ay gumagamit ng panlabas na driver. Ang mga eksaktong nilalaman ng pag-iimpake, estilo ng end-cap, hardware, mga seal, bahagi ng pagpasok ng cable, at mga serbisyo sa pagpupulong ay dapat pa ring nakalista sa linya sa quotation.

Karaniwang kailangang tukuyin ng mamimili ang mga LED board, LED, wiring, connectors, thermal-interface na materyal, driver, grounding method kung saan naaangkop, at huling electrical terminations. Para sa isang target na IP65, ang responsibilidad para sa mga gasket, sealant, cable glands, end-cap sealing, at proseso ng pagpupulong ay dapat na maging malinaw. Ang isang IP65-capable set ng mga bahagi ay hindi awtomatikong isang IP65 luminaire pagkatapos ng hindi makontrol na field assembly.

Specification Matrix para sa Drawing at Component Review

Gamitin ang sumusunod na matrix bilang panimulang punto para sa pagsusuri sa pagguhit. Tinutukoy ng mga nai-publish na halaga ang magagamit na configuration ng produkto; hindi nila pinapalitan ang mga pagpapaubaya na partikular sa proyekto, fit check, o pagsusuri sa regulasyon.

Fixed geometry: 26 mm diameter at dalawang 12 × 1 mm na posisyon ng PCB, na may fit at tolerance na inaprubahan sa drawing

Ang 26 mm diameter at ipinares na 12 × 1 mm na mga posisyon ng PCB ay ang pangunahing geometry, ngunit ang mga nominal na dimensyon ay hindi sapat para sa pagpapalabas. Ang isang board na idinisenyo sa parehong nominal na lapad ng slot nito ay maaaring magbigkis kung ang board fabrication, extrusion, bow, coating, at assembly tolerances ay nakasalansan sa maling direksyon. Ang isang loose fit ay lumilikha ng ibang problema: board movement, hindi pare-pareho ang thermal contact, o nakikitang misalignment sa likod ng diffuser.

Ipadala kay JE ang aktwal na outline ng PCB sa halip na isulat lamang ang "12 mm board" sa RFQ. Isama ang kapal ng PCB, edge finish, solder-mask o coating buildup malapit sa insertion area, component keep-out zone, connector protrusions, at ang nilalayong direksyon ng pagpapasok. Dapat tukuyin ng naaprubahang drawing ang mga dimensyon na kritikal na magkasya at isaad kung paano susuriin ang mga dimensyong iyon.

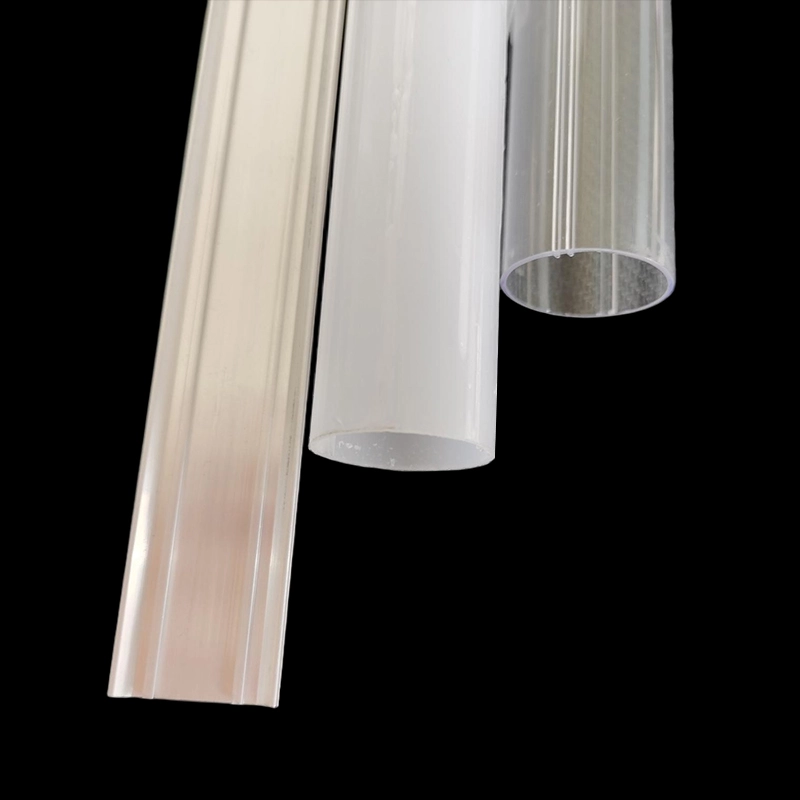

Konstruksyon at mga opsyon: panloob na 6063 aluminum profile, malinaw o nagyelo na polycarbonate, mga plastic na takip sa dulo, panlabas na driver, at 600–2400 mm ang haba

Ang 6063 ay karaniwang ginagamit para sa mga extruded na profile ng aluminyo dahil maaari itong mabuo sa kinokontrol na mga cross-section at tumatanggap ng mga karaniwang proseso ng pagtatapos. Gayunpaman, ang "6063 aluminyo" ay hindi isang kumpletong detalye ng thermal o mekanikal. Kung ang init ng ulo, paggamot sa ibabaw, kondaktibiti, hitsura, o pag-uugali ng kaagnasan ay mahalaga sa proyekto, idagdag ang kinakailangan sa pagguhit at humiling ng kumpirmasyon.

Ang haba ay nagbabago rin nang higit sa presyo ng pagbili. Ang mga mahahabang pabahay ay mas sensitibo sa tuwid, paghawak ng pinsala, paglalagay ng PCB, pag-access ng mga kable, at disenyo ng pakete. Kumpirmahin kung ang iyong tinukoy na haba ay tumutukoy sa cut extrusion, ang polycarbonate body, o ang pangkalahatang naka-assemble na unit kasama ang mga end cap. Ang JE ay naglilista ng pamantayan atcustom-length T8 LED tube pabahaymga pagpipilian mula 600 mm hanggang 2400 mm; dapat matukoy ng sipi ang eksaktong natapos na haba at pagpapaubaya.

Clear o Frosted PC, End-Cap Termination, at IP20 o IP65 Configuration Choices

Pumili ng malinaw na polycarbonate kapag ang LED visibility, directional na output, o ang hitsura ng mga panloob na board ay katanggap-tanggap. Maaari nitong ipakita ang diode spacing, wiring, joints, at maliliit na alignment error, kaya dapat na malinis sa paningin ang panloob na build. Pumili ng frosted PC kapag kailangan mo ng mas mahusay na visual mixing at hindi gaanong direktang LED imaging. Ang pagyeyelo ay hindi kapalit para sa sapat na LED spacing o optical testing, at ang epekto nito sa transmission ay dapat suriin gamit ang tunay na light engine.

Ang mga end cap ay kadalasang nagiging hindi napapansing interface. Tinutukoy nila kung paano nagsasara ang tubo, kung paano umalis ang mga wire sa pabahay, at kung paano kumokonekta ang pagpupulong sa nakapalibot na luminaire. Ang isang plastic end cap ay hindi dapat ipagpalagay na nagbibigay ng isang standardized fluorescent base o isang waterproof seal. Ilagay sa drawing ang paraan ng pagpapanatili, pagbubukas ng cable, pag-aayos ng connector, polarity marking, strain relief, at pag-access sa serbisyo.

Ang IP20 ay angkop lamang kung saan ang natapos na disenyo ay hindi nangangailangan ng proteksyon laban sa pagpasok ng tubig. Ang opsyon na IP65 ay inilaan para sa isang dust-tight at water-jet-resistant configuration, ngunit ang rating ay nalalapat lamang pagkatapos na ang buong enclosure system at ang paraan ng pagpupulong ay natukoy at nasubok. Ang mga end-cap joints, cable entries, seal compression, cut surface, at production workmanship ay maaaring maging sanhi ng pagtagas.

Itanong kung paano ang sinipiIP20 o IP65 T8 na pagsasaayos ng pabahaynaiiba sa mga bahagi at pagpupulong. Kung nagbibigay ang JE ng mga maluwag na bahagi para i-assemble ng iyong pabrika, sumang-ayon sa mga materyales ng seal, lokasyon ng sealant, mga kondisyon ng paggamot kung may kaugnayan, paraan ng pagpapasok ng takip o pangkabit, at ang pagsubok sa pagpasok ng tapos na produkto. Huwag mag-print ng IP claim na nakabatay lamang sa isang hindi pa nabuong sample ng pabahay.

Mga Hangganan ng Application para sa Transit, Commercial, Architectural, at Protected Outdoor Luminaires

Maaaring suportahan ng double-sided na format ang mga interior ng rail-vehicle, istasyon, komersyal na ilaw, mga garahe, paaralan, pabrika, at iba pang mga linear na installation. Ang mga paggamit na ito ay hindi nagbabahagi ng isang pamantayan ng kwalipikasyon, kaya ang pangalan ng aplikasyon ay hindi dapat sumama sa mga kinakailangan sa engineering.

Ang pag-iilaw ng riles ng sasakyan ay maaaring mangailangan ng mga pagsusuring partikular sa proyekto para sa vibration, pagkabigla, pag-uugali ng apoy at usok, kaligtasan ng kuryente, pagkakatugma sa electromagnetic, kakayahang masubaybayan ng materyal, at ligtas na pagpapanatili. Ang 26 mm housing geometry ay hindi nagpapatunay ng pagsunod sa alinman sa mga kinakailangang iyon. Ibigay sa JE ang kinakailangang pagsusuri o listahan ng materyal-dokumento bago mag-sample upang ang hindi magagamit na ebidensya ay matuklasan nang maaga kaysa sa panahon ng pagsusumite ng customer.

Para sa mga commercial at architectural luminaires, karaniwang kailangang tumuon ang mga mamimili sa hitsura, pamamahagi ng liwanag, pagsasama-sama ng pag-mount, access ng driver, init, paglilinis, at pagpapanatili. Maaaring itago ng frosted PC ang mga indibidwal na LED, ngunit ang isang mahabang luminous na linya ay maaari pa ring magpakita ng mga dark zone sa mga board joint o end cap. Bumuo ng full-length na sample kung mahalaga ang tuluy-tuloy na hitsura; isang maikling offcut ay hindi magbubunyag ng bawat isyu sa produksyon.

Ang mga garahe, pabrika, at protektadong panlabas na lokasyon ay nagdaragdag ng alikabok, kahalumigmigan, mga kasanayan sa paglilinis, pagkakaiba-iba ng temperatura, at posibleng pagkakalantad sa kemikal. Tinutugunan ng IP65 ang pagpasok sa ilalim ng tinukoy na mga kundisyon ng pagsubok, hindi ang UV resistance, chemical compatibility, condensation, impact resistance, o hindi pinaghihigpitang pagkakalantad sa labas. Ang mga pag-aari na iyon ay dapat na tukuyin at i-verify nang hiwalay. Kung ang tubo ay uupo sa loob ng isa pang selyadong luminaire, isaalang-alang din ang nakulong na init at kung ang panlabas na driver ay nananatiling naa-access.

Katibayan ng Pag-apruba: Mga Guhit, Sample na Inspeksyon, Mga Paraan ng Pagsubok, Mga Materyal na Dokumento, at Suporta sa Pagsusumite ng UL o ETL Nang Walang Claim sa Sertipikasyon ng Pabahay

Ang isang mapagkakatiwalaang pakete ng pag-apruba ay nagsisimula sa isang kinokontrol na cross-sectional drawing at isang assembly drawing. Dapat ipakita ng mga ito ang 26 mm diameter, mga posisyon ng PCB, mga pangunahing interface, mga callout ng materyal, mga detalye ng end-cap, kahulugan ng haba, at status ng rebisyon. Ang mga dimensyon na nakakaapekto sa paglalagay ng PCB, pagkakabit ng takip, pag-mount, o sealing ay nararapat sa tahasang pagpapaubaya sa halip na isang pangkalahatang tala.

Ang sample na inspeksyon ay dapat sumasakop sa mga sukat at praktikal na pagpupulong. Ipasok ang aktwal na mga PCB, iruta ang nilalayong mga wire, ilapat ang mga takip ng dulo, at suriin ang kumpletong haba para sa bow, twist, scratching, pagkakaiba-iba ng kulay, mga puwang ng takip, at paggalaw ng board. Pagkatapos ay patakbuhin ang nilalayong LED at sistema ng driver sa ilalim ng mga kondisyong kinatawan upang suriin ang temperatura at optical na hitsura.

Kailangang magkasundo ang mga paraan ng pagsubok bago ikumpara ang mga resulta. Para sa isang IP65 na disenyo, tukuyin kung nalalapat ang pagsubok sa naka-assemble na sample ng JE o sa iyong natapos na luminaire, kasama ang iyong cable entry at wiring. Maaaring kabilang sa mga materyal na dokumento ang mga deklarasyon, datasheet, o mga ulat ng pagsubok, ngunit ang kanilang kakayahang magamit at kaugnayan ay dapat kumpirmahin para sa eksaktong resin, detalye ng aluminyo, kulay, at configuration ng produksyon na binibili.

Ang suporta sa pagsusumite ng UL o ETL ay dapat ituring bilang koordinasyon ng dokumento, hindi bilang isang blanket na paghahabol sa sertipikasyon. Ang isang materyal na talaan, bahagi ng file, o deklarasyon ng supplier ay hindi gumagawa ng walang laman na pabahay—o ang natapos na lampara—UL Listed o ETL Listed. Ang huling konstruksyon, mga de-koryenteng bahagi, temperatura, mga puwang, mga kable, enclosure, at nilalayong paggamit ay maaaring suriin lahat ng napiling certification body.

Sabihin sa JE kung aling ruta ng pagsusumite at mga dokumento ang kailangan ng iyong lab o kasosyo sa sertipikasyon. Pagkatapos ay makumpirma ng JE kung ano ang magagamit para sa mga iminungkahing materyales at pagsasaayos. Kung ang isang partikular na pagkilala, listahan, pag-uuri ng flammability, numero ng file, o pagsubok na ulat ay sapilitan, kunin at i-verify ang ebidensyang iyon bago aprubahan ang order. Huwag kailanman ipahiwatig ito mula sa isang logo, isang generic na materyal na pamilya, o isang nakaraang proyekto.

Mula sa Pagsusuri sa Pagguhit hanggang sa Sample na Pag-apruba at Pagsipi sa Produksyon

Nag-aalok ang China ng malalim na kapasidad ng extrusion, ngunit ang lokasyon ng pabrika lamang ay nagsasabi sa iyo ng kaunti tungkol sa kontrol sa pagguhit, pagkakatugma ng bahagi, o pag-uulit. Gumagawa ang JE ng aluminum at plastic extrusions para sa LED lighting, kabilang ang tube housing, LED profile, PC tube, end cap, at tri-proof housing. Para sa proyektong ito, ang kapaki-pakinabang na ebidensya ay isang tumutugon na proseso ng pagguhit, isang sample na kinatawan, isang tinukoy na plano ng inspeksyon, at isang quotation na ginagawang malinaw ang hangganan ng supply.

Pag-customize ng workflow: rebisyon sa pagguhit, feedback ng DFM, pagpili ng molde, pag-verify ng sample, at kontrol sa kalidad ng produksyon

Magsimula sa aplikasyon sa halip na isang maluwag na kahilingan para sa "T8 housing." Ipadala ang mga PCB file, target ang kabuuang haba, optical preference, end termination, target ng pagpasok, mounting interface, at mga mandatoryong dokumento. Maaaring ihambing ng JE ang mga input na iyon sa isang kasalukuyang pampublikong amag o matukoy kung kailangan ang isang pribadong amag at custom na extrusion.

Sa panahon ng rebisyon sa pagguhit, lutasin ang board clearance, end-cap engagement, wire routing, bahagi ng mga lugar na iwasan, sealing surface, at nakikitang mga cosmetic zone. Dapat matukoy ng feedback ng DFM ang mga dimensyon na mahirap hawakan o suriin at anumang pagbabago na nakakaapekto sa tooling, assembly, o gastos. Maaaring malutas ng isang custom na profile ang isang tunay na problema sa interface, ngunit nagdaragdag din ito ng pag-apruba sa tooling at i-lock ang proyekto sa isang bagong cross-section. Huwag mag-order ng pribadong tooling para lamang maiwasan ang pag-adapt ng isang hindi kritikal na gilid ng PCB.

Ang sample ay dapat na kumakatawan sa napagkasunduang materyal, diffuser finish, aluminum cross-section, end-cap na disenyo, at haba nang malapit na masubukan ang mga tunay na panganib. Itala ang anumang tinatanggap na paglihis. Kapag pumasa na ang sample sa dimensional, assembly, optical, thermal, at applicable ingress checks, i-freeze ang drawing revision na ginamit para sa production quotation.

Ang kontrol sa kalidad ng produksyon ay dapat na nakatali sa nakikitang mga kinakailangan: pagkakakilanlan ng materyal, mga kritikal na cross-sectional na dimensyon, haba ng hiwa, tuwid kung saan tinukoy, kondisyon ng ibabaw, hitsura ng diffuser, fit ng end-cap, paglalagay ng PCB, at proteksyon sa packaging. Para sa mga sealed assemblies, tukuyin kung paano sinusuri ang performance ng pagpasok at sa anong antas ng sampling. Dapat ding isaad ng quotation ang pagmamay-ari ng tool kung saan naaangkop, mga sample na singil, dami ng order, lead-time na batayan, paraan ng pag-iimpake, at mga tuntunin sa pagpapadala sa halip na iwanan ang mga puntong iyon sa mga pagpapalagay sa email.

Checklist ng RFQ: haba, PCB geometry, diffuser, IP target, end caps, tolerances, dami, packaging, destinasyon, at kinakailangang dokumentasyon

• Haba:Tukuyin ang haba ng hiwa at kinakailangang kabuuang haba ng pinagsama-samang nasa loob ng magagamit na hanay na 600–2400 mm.
• Geometry ng PCB:Ilakip ang lapad ng board, kapal, outline, posisyon ng connector, mga pag-iingat ng bahagi, at direksyon ng pagpasok.
• Diffuser:Pumili ng malinaw o nagyelo na PC at ilarawan ang optical na hitsura na kailangan mong ipakita ng sample.
• IP target:IP20 o IP65 ng estado, na nagsasagawa ng panghuling pagpupulong, at kung aling natapos na pagsasaayos ang susuriin.
• Mga end cap:Tukuyin ang pagwawakas, paglabas ng cable, connector o mga kinakailangan sa pin, pagpapanatili, pagbubuklod, at pagtanggal ng strain.
• Mga Pagpapahintulot:Markahan ang mga kritikal na dimensyon para sa PCB fit, cap engagement, mounting, length, at mating parts.
• Dami:Magbigay ng prototype, piloto, at inaasahang dami ng produksyon upang maihambing ang mga ruta ng pampublikong amag at custom na amag.
• Packaging:Tukuyin ang mga pangangailangan sa proteksyon sa ibabaw, mga limitasyon ng bundle, pag-label, at anumang mga paghihigpit sa paghawak na nauugnay sa haba.
• Patutunguhan:Ibigay ang bansang paghahatid, lungsod o daungan, mga gustong tuntunin sa pagpapadala, at anumang mga kinakailangan sa pag-import ng dokumento.
• Dokumentasyon:Maglista ng mga guhit, ulat ng inspeksyon, mga rekord ng materyal, deklarasyon, ebidensya sa pagsubok, at mga dokumento sa pagsusumite ng sertipikasyon na kinakailangan para sa pag-apruba.

Ipadala ang package na iyon kasama ng iyong rebisyon sa pagguhit upang humiling ng sample na plano at produksyon ng panipi para sa26 mm double-sided T8 LED tube pabahay.
