2026 Ultimate Guide sa LED T8 Tube Housing na may 10mm PCB: Thermal Data, 3D CAD at UL Compliance

Executive Summary: Mga Pangunahing Takeaway para sa US Commercial LED Manufacturers

Sa mataas na mapagkumpitensyang industriya ng komersyal na ilaw sa North America, ang mga margin at kahusayan ay nagdidikta ng tagumpay. Habang tinitingnan ng mga developer ng ilaw na i-optimize ang performance habang binabawasan ang mga gastos sa pagmamanupaktura, nananatiling nangingibabaw na driver ang structural format ng T8 linear tube. Ang aming punong barkopremium LED T8 Tube Housing na may 10mm PCBkumakatawan sa isang napakalaking ebolusyonaryong hakbang. Sa pamamagitan ng pag-angkop sa aluminum extrusion footprint na partikular para sa karaniwang 10mm printed circuit boards, inaalis namin ang patay na structural space, binabawasan ang mga timbang ng pabahay, at ibinababa ang mga gastos sa hilaw na materyal nang hindi nakompromiso ang higpit.

Para sa mga distributor, contractor, at original equipment manufacturer (OEM) sa US, ang espesyalisasyong ito ay nangangahulugan ng mas madaling pamamahala ng thermal, predictable electrical na katangian, at direktang pisikal na compatibility sa mga automated na high-speed na SMT (Surface Mount Technology) na mga assembly line. Patuloy na sinusuportahan ng JE ang mga pandaigdigang operasyon na ito bilang isang nangungunang kasosyo sa pagmamanupaktura sa China, na tinutulay ang agwat sa pagitan ng mataas na dami ng bilis ng produksyon at maselang mga benchmark ng kalidad.

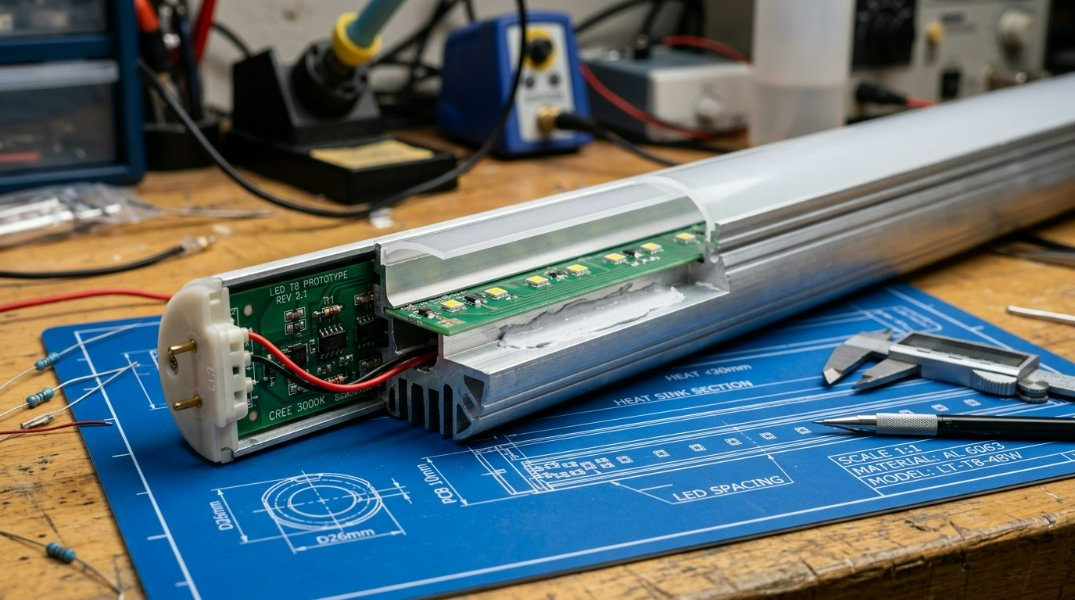

Advanced na Pamamahala ng Heat: Ipinapakilala ang ThermaCore 10mm Precision Protocol

Ang pangunahing bottleneck sa LED longevity ay thermal degradation. Upang malutas ang hamon na ito para sa mga application na may mataas na output, ipinakilala ng JE angThermaCore 10mm Precision Protocol. Ang pamamaraang ito ng disenyo ay nag-o-optimize ng contact surface area sa pagitan ng 10mm PCB carrier at ang AL6063-T5 aluminum housing backbone. Sa pamamagitan ng pagpapanatiling mababa sa 0.05mm ang mga pagkakaiba-iba ng pagpapaubaya, pinamaximize ng protocol na ito ang kahusayan sa paglipat ng init nang direkta mula sa mga diode patungo sa mga panlabas na channel ng thermal dissipation.

Bridging the Gap: Detalyadong Thermal Dissipation Data at Extrusion Analysis

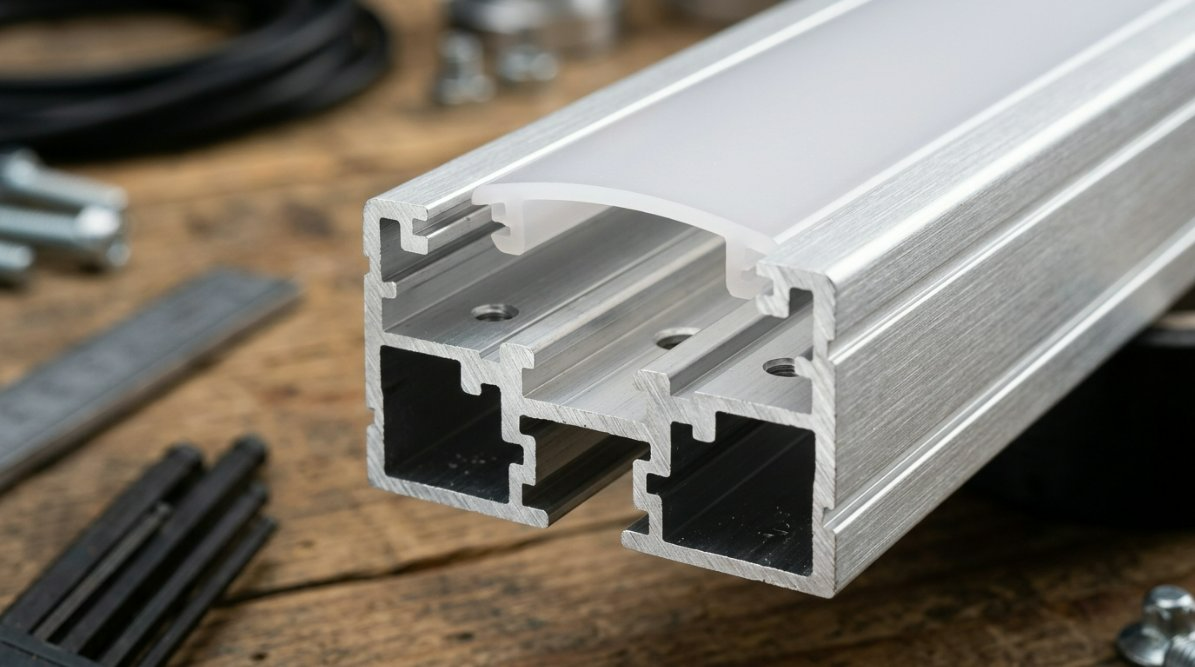

Gamit ang structural AL6063-T5 alloy, ang aming mga extrusion profile ay kumikilos bilang napakahusay na heat sink. Sa mga laboratoryo ng pagsubok, angThermaCore 10mm Precision Protocolnagpakita ng kahanga-hangang thermal conductivity na 200 W/m·K. Binabawasan ng system na ito ang pangkalahatang thermal resistance ng hanggang 18% kumpara sa mga generic, multi-fit T8 housings na tumatanggap ng iba't ibang lapad ng PCB. Sa ilalim ng tuluy-tuloy na operasyon sa 120V/277V, ang mga temperatura ng junction sa antas ng LED ay nananatiling pare-pareho sa ibaba 65°C (149°F), na pumipigil sa pagbaba ng lumen at ginagarantiyahan ang habang-buhay na lampas sa 50,000 oras.

Nagpapabilis na Disenyo: Mga Pag-download ng Modelong 3D CAD para sa Mga Custom na Retrofit

Para bawasan ang mga cycle ng disenyo para sa mga engineering team, nag-aalok ang JE ng mga komprehensibong 3D CAD na modelo (available sa STP, STEP, at DWG na mga format). Ang mga tumpak na digital na modelong ito ay nagbibigay-daan para sa mabilis na prototyping, na nagbibigay-daan sa mga inhinyero na magpatakbo ng finite element analysis (FEA) thermal simulation at physical fitment checks bago simulan ang volume production. Ang structural integration na ito ay susi sa pagbuo ng streamlined, matibay na linear lighting fixtures para sa mapagkumpitensyang retrofitting na mga bid.

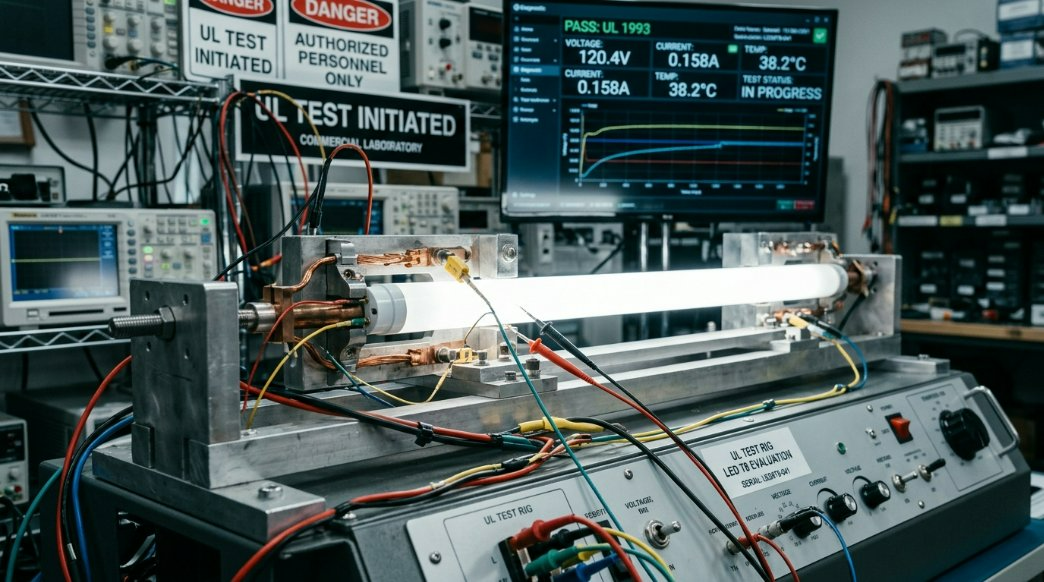

Pagsunod sa Regulatoryo ng US: Pag-navigate sa 2026 UL Standards at Mga Detalye ng DLC ​​V6.0

Ang pag-import at pamamahagi ng mga produktong pangkomersyal na ilaw sa North America ay nangangailangan ng mahigpit na pagsunod sa mga framework ng kaligtasan at kahusayan. Ang pagpili ng mga sumusunod na sub-assembly ay kritikal kapag nag-a-apply para sa UL 1598 (Luminaires) at UL 1993 (Self-Ballasted Lamps) certifications. ni JEAng custom na LED T8 tube housing system ng JEgumamit ng high-impact, fire-rated polycarbonate (PC) raw na materyales na madaling nakakatugon sa UL 94 V-0 flammability classification.

Pagtitiyak ng FCC, CE, at RoHS Compatibility para sa American Market

Higit pa sa thermal performance, ang electromagnetic compatibility (EMC) at kaligtasan sa kapaligiran ay mahalaga para sa malakihang mga kontrata sa munisipyo at korporasyon. Ang aming mga pabahay ay ginawa upang maprotektahan ang mga high-frequency na driver nang epektibo, na nagpapadali sa pagsunod sa mga limitasyon ng Class B ng FCC Part 15. Higit pa rito, ang lahat ng materyales na ginagamit sa mga proseso ng pagmamanupaktura ng JE ay ganap na certified ng CE at sumusunod sa RoHS, na tinitiyak na hindi naglalaman ang mga ito ng mga pinaghihigpitang mapanganib na substance at pinapasimple ang mga pag-apruba sa internasyonal na supply chain.

Gabay sa Teknikal na Pagtutukoy: Standard vs. High-Output 10mm PCB Housings Matrix

Nagtatampok ang aming lineup ng produkto ng ilang opsyon sa pagsasaayos na ginawa upang matugunan ang iba't ibang pangangailangan sa arkitektura. Nasa ibaba ang isang structural matrix na nagpapakita ng mga teknikal na katangian ng aming standard at high-output na mga variation na hindi tinatablan ng tubig:

Praktikal na Step-by-Step na Tutorial: 4-Step na Waterproof Assembly para sa T8 Housings

Ang pagpapanatili ng mataas na IP67-rated na mga seal sa mga linear na profile ay nangangailangan ng masusing paghahanda at eksaktong pagpapatupad. Sundin itong apat na hakbang na pamamaraan ng pag-install na sinusuportahan ng eksperto para sa maximum na pagiging maaasahan sa field.

Hakbang 1: Precision 10mm PCB Insertion at Thermal Paste Application

Linisin nang lubusan ang aluminum housing substrate gamit ang isopropyl alcohol upang alisin ang alikabok at langis. Maglagay ng manipis, pantay na layer ng non-conductive thermal paste o magpatakbo ng high-heat-transfer adhesive tape sa gitnang channel. Maingat na i-slide ang 10mm PCB sa extrusion track, siguraduhing nakahiga itong patag na walang air pockets sa ilalim.

Hakbang 2: Pag-secure ng Polycarbonate (PC) Diffuser Cover

Ihanay ang nagkakalat na takip ng PC sa loob ng mga structural locking slot. I-slide o pindutin nang mahigpit ang takip sa mga track hanggang sa pumutok ito sa lugar. Tiyaking pare-pareho ang fitment sa buong haba ng tubo upang maiwasan ang hindi pantay na presyon ng istruktura sa mga panloob na bahagi.

Hakbang 3: IP67 Waterproofing at End-Cap Resealing Process

Mag-inject ng premium-grade, neutral-cure na silicone sealant sa mga recess chamber ng mga end-cap na hindi tinatablan ng tubig. Ipakain ang mga wire ng koneksyon sa pamamagitan ng mga internal na rubber grommet channel at pindutin ang dulo-cap flush laban sa cut face ng aluminum housing profile. I-secure ang mga assemblies gamit ang stainless steel mounting hardware.

Hakbang 4: Final Pin Connection at Dielectric Testing

Magsagawa ng electrical resistance at dielectric withstand test (karaniwang tinatawag na Hi-Pot test) para ma-verify na walang high-voltage pathways ang short-circuit papunta sa aluminum extrusion. Biswal na siyasatin ang silicone beads sa paligid ng perimeter ng end-cap upang matiyak ang kumpletong hermetic seal.

Mathematical at Electrical Calculation Guidance para sa T8 Custom Lengths

Nangangailangan ng masusing pag-unawa sa mga limitasyon ng mekanikal na init at dynamics ng kuryente ang matibay na mga pag-install ng engineering. Iwasan ang mga pagkabigo ng system sa pamamagitan ng paggamit ng mga espesyal na balangkas ng matematika sa ibaba.

Mga Formula ng Pag-load ng Power Supply at Eksaktong Pagkalkula ng Wattage bawat Foot

Para ma-secure ang isang ligtas at matatag na pag-install, dapat kalkulahin ng mga inhinyero ang pinagsama-samang pangangailangan ng kuryente at mag-iwan ng headroom na pangkaligtasan para sa mga power supply (karaniwang 20% ​​para sa Class 2 na mga driver sa ilalim ng tuluy-tuloy na mga kondisyon ng pagkarga).

1. Kalkulahin ang Kabuuang Linear Footage:
   L_total = (Dami ng Tube) x (Haba ng Yunit sa talampakan)

2. Tukuyin ang Max Power Consumption (P_max):
   P_max = L_kabuuang x P_ft
   Kung saan ang P_ft = Power Draw per Foot (hal., 4.5 Watts/ft para sa High-Efficiency 10mm PCBs)

3. Kalkulahin ang Kinakailangang Minimum na Kapasidad ng Driver (P_driver):
   P_driver = P_max x 1.20 (Kasama ang karaniwang 20% safety headroom margin)

Halimbawa:
   Dahil sa 100 unit ng 4ft T8 tubes na tumatakbo sa 4.5W bawat paa:
   L_kabuuan = 100 x 4 = 400 talampakan
   P_max = 400 x 4.5 = 1,800 Watts
   P_driver = 1,800 x 1.20 = 2,160 Watts cumulative capability na kailangan.

Mga Madalas Itanong (FAQ)

Ang 10mm PCB T8 housings ba ay tugma sa mga Smart Home ecosystem (Matter, Apple HomeKit, Amazon Alexa)?

Oo. Dahil ang aming mga housing ay mga pisikal na enclosure na idinisenyo upang suportahan ang karaniwang 10mm LED strips, ang compatibility ay ganap na nakasalalay sa LED driver at controller na iyong pinili. Sa pamamagitan ng pagpo-populate sa panloob na espasyo gamit ang Matter-compatible o Zigbee-enabled 10mm smart LED strips, maaari mong isama ang iyong T8 linear lighting system sa anumang modernong smart home platform.

Ano ang eksaktong cutting tolerances at spacing interval bawat metro para sa 10mm LED strips?

Ang mga cutting tolerance at spacing parameter ay pinamamahalaan ng iyong napiling disenyo ng PCB. Sa istruktura, ang mga premium na aluminum extrusions ng JE ay pinutol sa isang ultra-tumpak na pisikal na pagpapaubaya na +/- 0.5mm. Pinapayuhan namin ang mga engineering team na mag-iwan ng hindi bababa sa 1.5mm ng clearance sa bawat dulo ng tubo upang bigyang-daan ang ligtas na mga bakas ng tanso at mga header ng koneksyon sa terminal.

Ano ang mga kritikal na tagubilin sa kaligtasan para sa pagpapanatili ng IP67/IP68 Flex Certification?

Para mapanatili ang mataas na IP67/IP68 water at dust resistance sa mahabang buhay ng serbisyo, dapat kang gumamit ng de-kalidad na neutral-cure silicone sealant na hindi makakasira sa mga bakas ng tanso. Palaging i-verify na ang mga panlabas na kable ng kuryente ay ligtas na dinadala sa pamamagitan ng industrial-grade rubber strain-relief glands, at magpatakbo ng mga pressure differential test sa mga sample na batch upang i-verify ang integridad ng seal.

Itaas ang Iyong Produksyon: Makipagtulungan sa Amin sa https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.html

Nagdidisenyo ka man ng mga fixture para sa mga sensitibong hanay ng nursery ng halaman, malamig na pang-industriya na kapaligiran, o mga modernong proyekto sa arkitektura, ang pakikipagtulungan sa isang bihasang tagagawa ay gumagawa ng lahat ng pagkakaiba. Galugarin ang aming nakatuonLED T8 tube housing na may 10mm PCB technical portalupang suriin ang mga detalyadong blueprint ng arkitektura, mga napiling custom na anodizing, at maramihang istruktura ng paghahatid.
