LED T8 Tube Housing na may 10mm PCB: US Buyer FAQ, Fit Checks at Sourcing Guide para sa 2026

Mga Pangunahing Takeaway para sa US Lighting Buyers

Ang pariralaJE semi-aluminum/semi-plastic tube-housing constructioninilalarawan ang praktikal na arkitektura sa likod ng kategoryang ito ng produktong ito: ang isang 6063 aluminum base ay nagdadala ng LED board at tumutulong na pamahalaan ang init, habang ang isang polycarbonate diffuser ay bumubuo sa nakikitang optical cover. Mahalaga ang dibisyong iyon. Ang aluminyo ay nagbibigay sa PCB ng isang matatag na mounting surface at isang predictable na mechanical backbone; kinokontrol ng diffuser ang hitsura, light transmission, at access sa board. Ito ay hindi lamang isang pandekorasyon na shell.

Para sa mga mamimili sa US, ang unang tanong ay hindi presyo. Ito ay compatibility. Ang 10 mm PCB ay mas makitid kaysa sa maraming generic na LED tube board, at ang driver ay dapat magkasya sa loob ng housing nang hindi pinindot ang diffuser o nakakasagabal sa mga end cap. Ang JE-28 ay nakalista na may pinakamataas na taas ng driver na 12 mm, kaya ang iyong katawan ng driver, mga wiring, insulation, at mga detalye ng strain-relief ay dapat suriin nang magkasama sa halip na magkahiwalay.

Ang karaniwang JE-28 ay IP20. Ginagawa nitong angkop na patuyuin ang mga panloob na luminaire at retrofit-style na tube assemblies, hindi awtomatikong sa mga washdown na lugar o nakalantad na mga fixture. Nag-aalok din ang JE ng mga istilong waterproof tube-housing para sa mga application gaya ng pag-iilaw ng halaman, pag-iilaw sa refrigerator, at paradahan sa labas, ngunit dapat na banggitin ang mga iyon bilang naaangkop na configuration na hindi tinatablan ng tubig. Magsimula saJE LED T8 tube housing na may 10mm PCBdetalye at hilingin ang eksaktong pagguhit bago aprubahan ang isang order ng produksyon.

JE-28 LED T8 Mga Detalye ng Pabahay: Mga Dimensyon, Materyal at Mga Opsyon sa Configuration

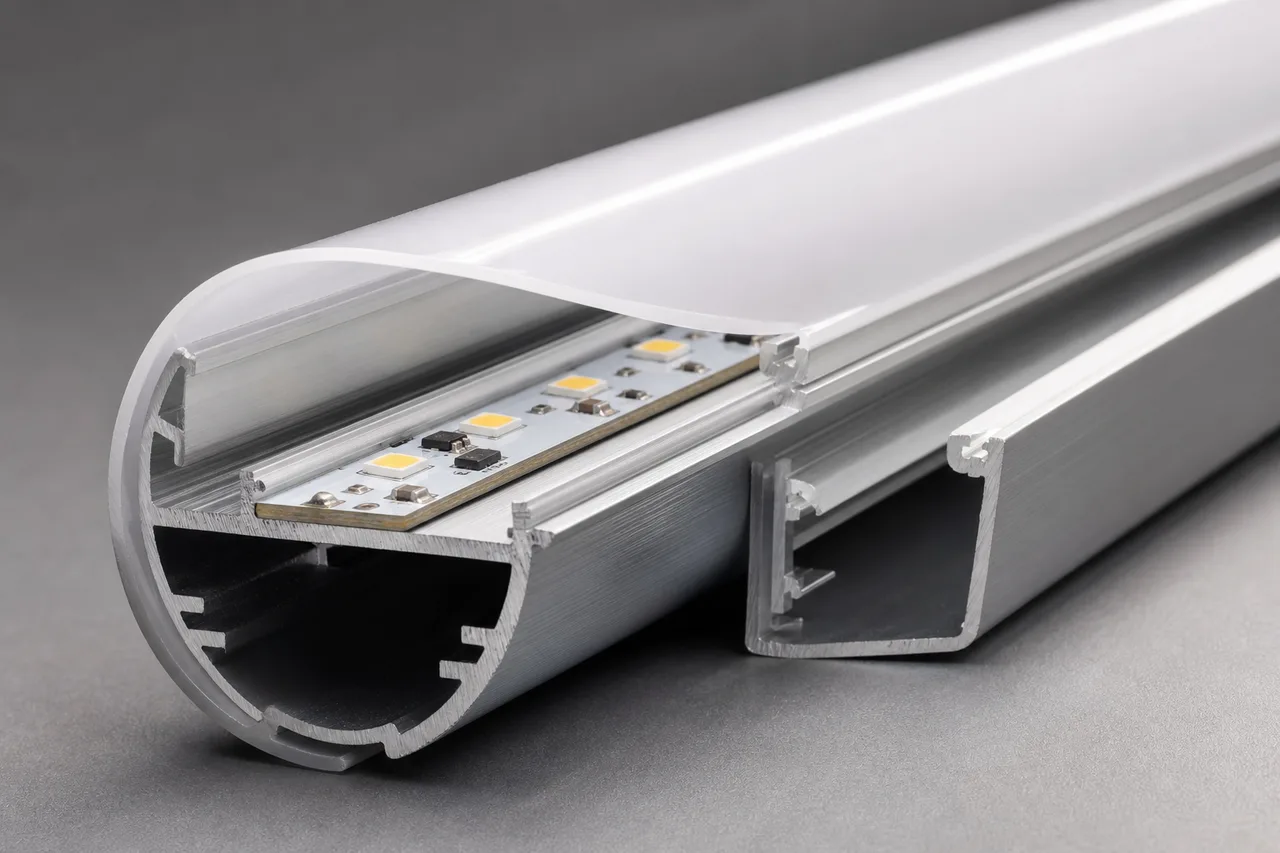

Ang JE-28 ay isang 26 mm T8 housing na binuo para sa 10 x 1.2 mm na laki ng PCB board. Ang dimensyong iyon ay ang panimulang punto para sa mekanikal na kwalipikasyon. Ang isang board na halos 10 mm ang lapad ay maaari pa ring lumikha ng mga problema kung ang taas ng bahagi nito, mga joint ng panghinang, pagkakalagay ng connector, o paraan ng pag-mount ay naiiba sa sample na ginamit sa pagbuo ng pabahay.

Gumagamit ang housing ng 6063 aluminum base na may mga opsyon sa polycarbonate diffuser at plastic end caps. Ang JE ay naglilista ng panloob na kaayusan ng driver at ang pinakamataas na taas ng driver na 12 mm. Ang mga available na haba ay mula 600 mm hanggang 2400 mm, na may magagamit na mga custom na haba. Ang haba, diffuser finish, end-cap style, at posisyon ng driver ay dapat ituring bilang isang desisyon sa pagpupulong dahil ang bawat isa ay nakakaapekto sa pag-install, pamamahagi ng ilaw, at pag-iimpake.

Paano Maging Kwalipikado ng T8 Housing Bago Mag-order: Mga Pagsusuri ng PCB, Driver, Diffuser at End-Cap

Ang isang pabahay ay maaaring magmukhang tama sa isang pahina ng katalogo at mabibigo pa rin sa panahon ng pagpupulong. Ang mga karaniwang dahilan ay hindi kapansin-pansin: ang isang driver ay ilang milimetro na masyadong matangkad, ang PCB ay nakayuko sa ilalim ng diffuser, ang dulo ng takip ay hindi napanatili ang tubo nang ligtas, o ang isang konektor ay hindi nag-iiwan ng puwang para sa panloob na liko ng kawad. Kwalipikado ang kumpletong pagpupulong, hindi lamang ang aluminum extrusion.

1. Kumpirmahin ang balangkas ng PCB.Ipadala sa JE ang aktwal na board drawing, kasama ang 10 mm na lapad, 1.2 mm na kapal, mga mounting hole, copper keep-out, connectors, at pinakamataas na bahagi. Huwag umasa sa nominal na laki ng board lamang.
2. Suriin ang sobre ng driver.Ihambing ang maximum na taas at lapad ng driver sa 12 mm housing limit. Isama ang mga terminal, heat-shrink, insulating sleeves, at wire exit sa clearance review.
3. Suriin ang diffuser fit.Subukan ang napiling polycarbonate na takip para sa pakikipag-ugnayan, pagyuko, nakikitang mga hotspot, at puwersa sa pag-alis. Ang isang diffuser na masyadong masikip ay maaaring magbigay-diin sa pagpilit; ang isa na masyadong maluwag ay maaaring kumakalampag habang dinadala.
4. Suriin ang mga takip ng dulo at mga kable.Kumpirmahin ang materyal ng takip, paraan ng pagpapanatili, daanan ng wire, access sa connector, at kung ang natapos na tubo ay dapat matugunan ang isang partikular na pamantayan sa pag-install o interface ng kabit ng customer.
5. Aprubahan ang isang natapos na sample.Palakasin ang naka-assemble na tubo, siyasatin ang init ng init at maliwanag na hitsura, pagkatapos ay subukan ang pagpasok sa target na kabit o mga clip. Itala ang mga naaprubahang bersyon ng bahagi bago ilagay ang order ng produksyon.

Humingi ng extrusion drawing at isang pisikal na sample kapag ang proyekto ay may mahigpit na clearance ng fixture. Inilalantad din ng isang sample ang mga isyu sa packaging at pangangasiwa na hindi ipinapakita ng mga guhit. Maaaring dumating ang mahahabang tubo na may mga marka ng diffuser, pinsala sa dulo ng takip, o bahagyang pagyuko kung hindi tumugma ang disenyo ng karton sa haba ng pagpapadala. Ang mga iyon ay murang ayusin bago ang mass production at mahal na ayusin pagkatapos ng isang padala sa pamamahagi ng US.

FAQ: Ang JE-28 LED T8 Tube Housing ba ay Waterproof o Angkop para sa Outdoor at Freezer Lighting?

Ang karaniwang detalye ng JE-28 na ibinigay ng JE ay IP20, kaya dapat itong ituring bilang isang dry-location na pabahay. Ang pagkakaibang iyon ay mahalaga para sa mga mamimili na tumutukoy sa pag-iilaw ng halaman, pag-iilaw sa refrigerator, paradahan sa labas, o anumang pag-install na nakalantad sa condensation, spray, alikabok, o pagbibisikleta ng temperatura. Sinasabi ng JE na nag-aalok ito ng mga istilo ng pabahay na hindi tinatablan ng tubig na T8 para sa mga espesyal na aplikasyon, ngunit ang bersyon na hindi tinatablan ng tubig ay dapat matukoy at mabanggit nang hiwalay.

Ang isang 10 mm PCB at Internal na Driver ba ay Magkasya sa T8 Tube Housing na Ito?

Oo, ang JE-28 ay tinukoy para sa isang 10 x 1.2 mm na PCB at isang panloob na kaayusan ng driver, na may pinakamataas na taas ng driver na 12 mm. Hindi iyon nangangahulugan na bawat 10 mm board at bawat panloob na driver ay magkasya. Ang pinakamataas na LED, capacitor, connector, at soldered wire ng iyong board ay dapat manatili sa loob ng available na internal clearance. Ipadala sa JE ang PCB file at datasheet ng driver para sa isang fit review, pagkatapos ay i-verify ang resulta gamit ang isang sample na na-populate.

Paano Gumagana ang Mga Sample, MOQ, Custom na Haba, Tooling at Pagpapadala sa isang US Forwarder?

Isinasaad ng JE na maaari itong magbigay ng mga sample, quotation, custom na haba, OEM/ODM extrusion, at shipment sa forwarder warehouse ng customer. Ang mga komersyal na detalye ay nakasalalay sa napiling profile, diffuser, end cap, katayuan ng tooling, dami, packaging, at pag-aayos ng patutunguhan. Hilingin ang sample na lead time, production MOQ, tooling charge kung kailangan ng pribadong molde, cut-length tolerance, mga sukat ng karton, at ang mga dokumentong ibinigay kasama ng kargamento. Kung gumagamit ang iyong team ng isang US forwarder, ibigay ang address ng bodega at mga kinakailangan sa pagmamarka ng kargamento bago ma-finalize ang quote.

JE Dongguan Manufacturing, OEM/ODM Extrusion at Finished-Luminaire Documentation

Ang JE, na pormal na Dongguan Jinen Lighting Technology Co., Ltd., ay gumagawa ng mga extruded na bahagi ng LED lighting sa Dongguan, China. Kasama sa hanay nito ang mga LED aluminum profile, LED plastic profile, PC tubes at diffuser, T5, T6, T8, T10, at T12 tube housings, kasama ang tri-proof na light housing. Ang lawak ng produktong iyon ay kapaki-pakinabang kapag ang isang proyekto ay nagbago ng laki o konstruksyon pagkatapos ng unang prototype. Maaaring ihambing ng isang mamimili ang isang semi-aluminum housing, isang full aluminum base, o ibang diameter ng tube sa pamamagitan ng parehong supplier sa halip na i-restart ang buong proseso ng sourcing.

Sinusuportahan ng JE ang mga pampublikong amag, pribadong amag, OEM/ODM extrusion, at custom na gawain sa proyekto. Maaaring magkaroon ng kahulugan ang public-mold sourcing para sa isang karaniwang geometry ng JE-28 kapag tumutugma na ang profile sa iyong mga kinakailangan sa PCB at diffuser. Ang isang pribadong amag ay nagiging mas mapagtatanggol kapag kailangan mo ng isang hindi karaniwang bulsa ng connector, isang kakaibang tampok sa pag-mount, isang proprietary end cap, o isang binagong cross-section. Ang tamang pagpipilian ay depende sa inaasahang dami at kung gaano karaming kontrol ang kailangan mo sa hinaharap na supply.

Para sa mga importer at pabrika ng ilaw sa US, ang dokumentasyon ay dapat na sumasakop ng higit pa sa isang larawan ng produkto. Hilingin ang pagguhit ng profile, paglalarawan ng materyal, opsyon sa diffuser, pagpapaubaya sa haba, detalye ng end-cap, mga detalye ng pag-iimpake, at impormasyong elektrikal para sa nakumpletong luminaire. Ang pabahay mismo ay hindi katulad ng isang sertipikadong tapos na LED tube. Kung ang iyong customer, AHJ, distributor, o detalye ng proyekto ay nangangailangan ng mga partikular na listahan o mga dokumento ng pagsunod, tukuyin ang kinakailangang iyon bago ang disenyo ay i-freeze.

Isinasaad din ng JE na nagsisilbi ito sa mga mamamakyaw, kontratista, pabrika ng ilaw, at kostumer ng custom-project. Ginagawa nitong angkop ang supplier para sa parehong pagbili ng bahagi at pag-develop ng tubo ng pribadong label, basta't malinaw na nakasulat ang saklaw ng komersyal. Ilagay ang aprubadong pagguhit, mga sample na larawan, numero ng rebisyon, at materyal na mga pagpipilian sa dokumentasyon ng pagbili. Pinipigilan nito ang isang pamilyar na problema sa extrusion sourcing: isang kapalit na batch na malapit sa sukat ngunit hindi talaga mapapalitan.
