G5 End Cap Wiring

Una, mangyaring linawin: ano ang eksaktong ibig mong sabihin sa "kawad"?

Sa proseso ng pagmamanupaktura ng T5 at G5 LED tubes, ang "single-wire/multi-wire/wireless" ay karaniwang tumutukoy sa bilang ng mga wire na humahantong mula sa end cap, hindi ang power supply method ng tube mismo (single-ended/double-ended power supply). Ang dalawang konseptong ito ay madaling malito.

• Single-wire:Isang wire lang ang humahantong sa dulo ng takip, kadalasan ang live wire (L) o neutral wire (N).

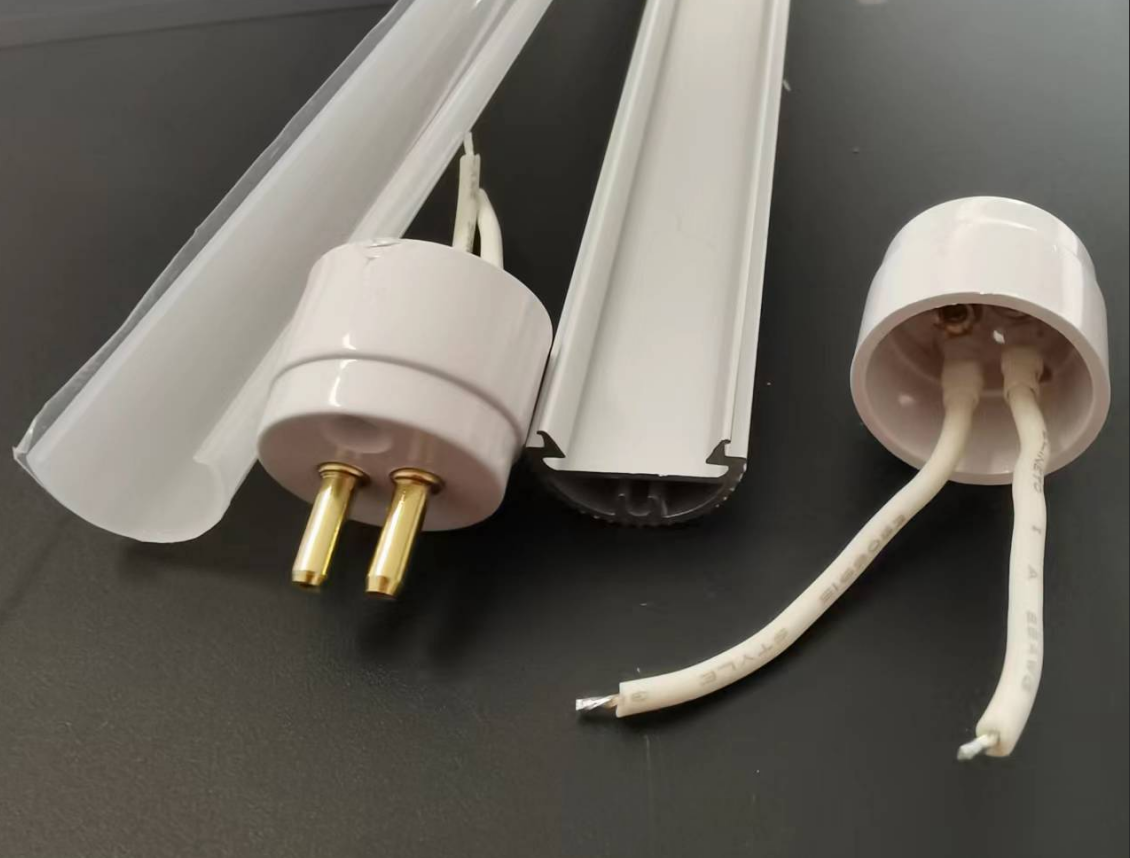

• Multi-wire (double-wire):Ang dulo ng takip ay humahantong sa dalawang wire, karaniwang isang live wire at isang neutral na wire.
• Wireless:Ang end cap mismo ay hindi humahantong sa anumang mga wire; dalawa lang ang G5 pin.

Kapag ito ay nilinaw, ang kasunod na kumbinasyon na lohika ay madaling maunawaan.

Kumbinasyon 1: One End Single-wire + One End Wireless → Single-ended Powered Tube

Ito ang pinakakaraniwang configuration para sa T5 integrated LED tubes sa merkado.

Paraan ng koneksyon:Ang kapangyarihan ay ibinibigay lamang mula sa dulo ng single-wire. Ang nag-iisang wire na ito ay kumokonekta sa alinman sa live o neutral na wire, habang ang isa pang wire (live o neutral) ay direktang konektado sa isang pin sa kabilang dulo sa pamamagitan ng internal circuitry ng lamp tube. Sa wireless na dulo, ang isang pin ay may pananagutan para sa mechanical fixation at conductivity, habang ang isa pang pin ay maaaring hindi nakakonekta o panloob na short-circuited.

Gayunpaman, mayroong isang kritikal na detalye ng pagmamanupaktura: ang pin spacing ng T5 G5 lamp holder ay 5 mm lamang. Kapag ang isang dulo ay pinapagana, ang dalawang pin ay napakalapit, at ang hindi wastong panloob na mga kable ay madaling maging sanhi ng isang maikling circuit. Samakatuwid, ang insulation at mga wiring layout sa loob ng single-wire end cap ay isang pangunahing indicator ng craftsmanship ng end cap supplier.

Mga Sitwasyon ng Application:Pag-iilaw ng opisina, mga ilaw sa istante ng supermarket, mga ilaw sa cabinet, mga ilaw sa display case. Ang mga uri ng lamp na ito ay karaniwang gumagamit ng pinagsamang bracket, na nangangailangan lamang ng isang power input, pinapasimple ang pag-install, at ang mga end user ay hindi nangangailangan ng anumang kaalaman sa kuryente.

Dalawang Kumbinasyon: Isang Wire mula sa Bawat Dulo → Double-ended Powered Lamp Tube

Ang pamamaraang ito ay karaniwan sa mga proyekto sa pagkukumpuni ng engineering.

Paraan ng Koneksyon:Humantong ng wire mula sa mga takip ng lampara sa magkabilang dulo ng tubo ng lampara. Ikonekta ang isang dulo sa live wire (L) at ang kabilang dulo sa neutral wire (N). Ang kasalukuyang dumadaloy mula sa isang dulo at palabas mula sa kabilang dulo. Ang dalawang G5 pin sa loob ng lamp cap ay pinaikli, na bumubuo ng isang solong elektrod.

Bakit mas gusto ang dual-ended power supply sa engineering?Kapag nire-retrofitting ang mga lumang fluorescent lamp holder, ang orihinal na mga may hawak ng G5 ay karaniwang konektado nang magkatulad, ibig sabihin ang dalawang pin ay panloob na short-circuited. Ang mga dual-ended lamp ay maaaring direktang iakma sa ganitong uri ng holder nang hindi kailangang palitan ng non-parallel holder. Kung ang isang single-ended lamp ay naka-install sa isang parallel holder, ito ay mag-short-circuit kaagad kapag naka-on. Ito ay nangyari sa Hong Kong engineering community; sinunog pa ng ilan ang plastic casing ng lumang holder.

Mga Pag-iingat sa Produksyon:Ang magkabilang dulo ng takip ng lampara na may dalawahang dulo ay dapat may mga lead, ngunit ang mga kulay ng wire ay dapat na malinaw na nakikilala (hal., ang isang dulo ay may markang L, ang isa pang N) upang maiwasan ang reverse wiring sa panahon ng pag-install. Higit pa rito, dapat tiyakin ng panloob na mga kable ng dual-ended fluorescent lamp na walang koneksyon sa kuryente sa pagitan ng dalawang dulo; kung hindi, ang lampara ay mag-short-circuit.

Mga Sitwasyon ng Application:Mga factory workshop, parking lot, warehouse, at logistics center. Ang mga lokasyong ito ay madalas na nangangailangan ng pag-retrofitting ng mga lumang fluorescent lamp holder, at nag-aalok ang mga dual-ended power supply solution ng mas mahusay na compatibility.

Kumbinasyon 3: One End na may Live Wire (Dual-wire) + One End na may Wireless End Cap → Pinahusay na Single-ended Power Supply

Ang kumbinasyong ito ay isang pinahusay na bersyon ng single-ended power supply, na angkop para sa mga sitwasyong may mas mataas na mga kinakailangan sa kaligtasan at pagiging maaasahan.

Paraan ng Koneksyon:Ang power supply end cap ay humahantong sa mga live at neutral na wire, na direktang kumokonekta sa driver power supply o AC power. Ang wireless na dulo ay ginagamit lamang para sa mekanikal na suporta at koneksyon sa circuit, at hindi humahawak ng power input.

Pagkakaiba mula sa Single-Wire Single-Ended Solution:Sa single-wire single-ended solution, ang panloob na mga kable ng lamp tube ay nangangailangan ng disenyo ng "isang wire na pumapasok, at isa pang wire na kumokonekta sa loob sa kabilang dulo," na ginagawang medyo kumplikado ang panloob na mga kable. Sa kabaligtaran, sa dual-wire single-ended solution, ang parehong live at neutral na mga wire ay ipinakilala sa pamamagitan ng parehong end cap, kaya nakakamit ang isang mas direktang panloob na disenyo ng circuit, binabawasan ang mga potensyal na pagkabigo, at pagpapabuti ng kaligtasan.

Mga Bentahe sa Produksyon:Para sa mga pinagsama-samang T5 lamp tube manufacturer, ang pamamaraang ito ay nag-aalok ng mas mataas na kahusayan sa pagpupulong kaysa sa paggamit ng single-ended end caps. Dahil ang lahat ng mga kable ng kuryente ay puro sa isang dulo, hindi na kailangan ang mga cross wiring sa loob ng lamp tube, kaya binabawasan ang panganib ng mga panloob na short circuit.

Mga Application:Medikal na ilaw, pang-edukasyon na ilaw, mga high-end na komersyal na display.
