Paano Mag-engineer ng mga LED Housing para sa High-Vibration Rail Environment

Ang rolling stock ay isang masamang kapaligiran para sa electronics. Sa tuwing tatama ang tren sa isang switch ng track, ang mataas na dalas na kinetic energy ay naglalakbay mula sa bogies pataas sa chassis at diretso sa mga ceiling panel. Kapag nagreklamo ang mga awtoridad sa pagbibiyahe tungkol sa pagkutitap ng mga ilaw sa cabin o mga patay na overhead fixture, ang problema ay bihira ang LED chip mismo. Ang kabiguan ay halos palaging bumabalik sa mekanikal na enclosure.

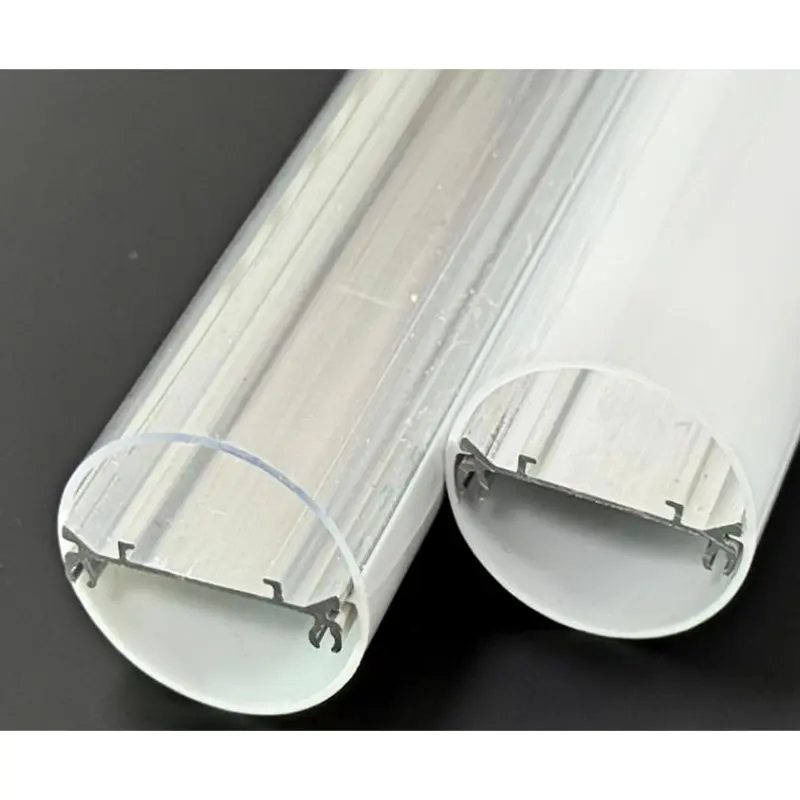

AnLED Rail Vehicle light housingay hindi lamang isang pandekorasyon na takip. Ito ay isang structural shock absorber, isang thermal management system, at isang pangunahing hadlang sa kaligtasan ng buhay. Kung ang disenyo ng extrusion ay nabigo sa pagsasaalang-alang para sa harmonic resonance, thermal expansion, o transit fire code, ang sistema ng pag-iilaw ay mabibigo nang matagal bago ang na-rate na habang-buhay nito. Ang pagdidisenyo para sa kapaligirang ito ay nangangailangan ng pag-abandona sa mga karaniwang pagpapalagay sa komersyal na ilaw at engineering partikular para sa patuloy, marahas na paggalaw.

Pag-diagnose ng Mechanical at Thermal Failures sa Rolling Stock Lighting

Upang magdisenyo ng isang mas mahusay na pabahay, kailangan mo munang maunawaan nang eksakto kung paano nasira ang mga kasalukuyang disenyo sa larangan. Ang mga kapaligiran ng riles ay sumasailalim sa mga fixture ng ilaw sa isang pinagsama-samang halo ng pisikal na pagkabigla, matinding pagbabago sa temperatura, at nakakulong na airspace. Kapag ang isang pabahay ay hindi maganda ang pagkakagawa, ang mga sintomas ay karaniwang makikita sa tatlong natatanging mga mode ng pagkabigo.

Solder Joint Micro-Cracking
Ang pinakakaraniwang sanhi ng pagkutitap ng mga ilaw ng tren ay mekanikal na pagkapagod. Kapag ang isang aluminum LED extrusion ay mahigpit na naka-mount sa isang vibrating ceiling panel nang walang wastong pamamasa, inililipat ng housing ang kinetic energy na iyon nang direkta sa panloob na PCB. Ang patuloy na pagbaluktot ay nagdudulot ng mga micro-crack sa mga solder joint na nagkokonekta sa mga diode sa board. Madalas na sinisisi ng mga mamimili ang tagagawa ng PCB, ngunit ang ugat na sanhi ay isang pabahay na walang panloob na shock-isolation para sa LED tray.

Polycarbonate Crazing at Diffuser Ejection
Ang mga tren ay sumasailalim sa matinding thermal cycling. Ang isang pampasaherong sasakyan na nakaparada sa isang bakuran ng tren magdamag ay maaaring bumaba sa ilalim ng pagyeyelo, pagkatapos ay mabilis na uminit kapag ang HVAC at mga lighting system ay naka-on. Ang aluminyo at plastik ay lumawak sa iba't ibang mga rate. Kung ang mga mekanikal na pagpapahintulot sa pagitan ng base ng aluminyo at ng plastic diffuser ay masyadong masikip, ang thermal expansion ay lumilikha ng napakalaking stress. Nagiging sanhi ito ng "crazing"—isang network ng mga microscopic na bitak sa polycarbonate—o mas masahol pa, nagiging sanhi ng pag-buckle at paglabas ng diffuser sa track nito habang may biglaang pagpreno.

IP65 Seal Compression Set
Ang mga subway na kotse ay nangangailangan ng mga agresibong pamamaraan sa paglilinis, na kadalasang kinasasangkutan ng high-pressure na paghuhugas. Upang mabuhay ito, ang isang lumalaban sa vibration na LED transit light housing ay nangangailangan ng maaasahang rating ng IP65. Gayunpaman, ang patuloy na pag-vibrate ay nagiging sanhi ng mas mababang gasket na materyales upang patagin sa paglipas ng panahon, isang phenomenon na kilala bilang compression set. Kapag nawalan ng memorya ang selyo, ang moisture at mga kemikal na panlinis ay lumalampas sa housing, na nagpapaikli sa mga de-koryenteng bahagi.

Pamantayan sa Pagpili ng Materyal para sa EN45545 Compliance at Vibration Damping

Ang pagtukoy ng mga materyales para sa pag-iilaw ng tren ay nangangailangan ng pagbabalanse ng higpit ng istruktura na may mahigpit na mga utos sa kaligtasan ng pasahero. Hindi ka maaaring gumamit ng mga pang-komersyal na extrusions na wala sa istante. Ang bawat bahagi ay dapat pumasa sa mahigpit na mga pamantayan ng riles, lalo na ang EN45545, na namamahala sa pag-uugali ng sunog at mga materyales sa mga sasakyang riles.

Ang Base Profile: 6063-T5 Aluminum
Para sa pangunahing structural extrusion, 6063-T5 aluminum ang pamantayan ng industriya. Ang T5 temper ay nagbibigay ng eksaktong mekanikal na katangian na kailangan para sa isang aluminum LED extrusion para sa rolling stock: ito ay sapat na matibay upang sumasaklaw sa haba ng kisame ng kotse ng tren nang hindi lumulubog, ngunit sapat na ductile upang makatiis ng mga low-frequency na vibrations nang hindi nabali. Higit sa lahat, nag-aalok ang 6063 aluminum ng mahusay na thermal conductivity, na kumikilos bilang isang napakahusay na heat sink para sa mga high-output na LED strips.

Ang Diffuser: Flame Retardant Polycarbonate (PC)
Pagdating sa optical cover, ang karaniwang PMMA (acrylic) ay masyadong malutong para sa mga rail application. Ang isang malakas na epekto ay makakabasag nito, na lumilikha ng mga mapanganib na shards. Ang karaniwang ABS ay mura ngunit nabigo ang usok at toxicity na kinakailangan ng mga transit fire code.

Dapat mong tukuyin ang flame-retardant PC (polycarbonate). Ang PC ay maaaring makatiis ng direktang epekto nang hindi nababasag, na ginagawa itong perpekto para sa mataas na trapiko na pampublikong sasakyan. Higit sa lahat, maaaring matugunan ng mga custom na formulation ng PC ang mga kinakailangan sa EN45545 Hazard Level 3 (HL3). Nangangahulugan ito kung sakaling magkaroon ng sunog sa cabin, ang pabahay ay hindi magpapalaganap ng apoy, at ang usok na ibinubuga ay mananatili sa ibaba ng mahigpit na toxicity threshold na kinakailangan upang matiyak na ang mga pasahero ay ligtas na makaalis.

Gasketing at End Caps
Iwasan ang karaniwang PVC o murang goma para sa mga end-cap seal. Ang EPDM o high-grade na silicone ay sapilitan. Ang mga materyales na ito ay lumalaban sa sobrang temperatura at pagkasira ng UV habang pinapanatili ang kanilang compressive rebound, na tinitiyak na ang IP65 rail vehicle LED fixture enclosure ay nananatiling hindi tinatablan ng tubig pagkatapos ng mga taon ng pang-araw-araw na panginginig ng boses.

Pagpapatunay ng Heat Dissipation gamit ang AI-Driven Thermal Simulation

Ang init ay ang kaaway ng LED longevity. Sa isang komersyal na opisina, ang isang LED fixture ay naglalabas ng init sa bukas na hangin sa paligid. Sa isang high-speed na tren, ang lighting housing ay madalas na naka-recess sa isang insulated ceiling panel na direkta sa ilalim ng isang napakalaking, heat-generating HVAC duct. Ang nakapaligid na temperatura sa paligid ng kabit ay nakataas na, na lubhang binabawasan ang delta-T (pagkaiba ng temperatura) na kailangan para sa epektibong paglamig.

Bago mag-cut ng mamahaling tooling para sa isang bagong extrusion profile, ang thermal management ay dapat ma-validate nang digital. Gumagamit na ngayon ang mga modernong engineering workflow ng software ng thermal simulation na tinulungan ng AI para eksaktong imodelo kung paano gumagalaw ang init sa housing sa isang nakakulong na espasyo.

Ang simulation ay nagmomodelo ng thermal pathway mula sa LED diode, sa pamamagitan ng thermal paste, papunta sa PCB, at palabas sa pamamagitan ng 6063-T5 aluminum fins. Ang mga solver na hinimok ng AI ay mabilis na makakapag-ulit ng daan-daang fin geometries—pagsasaayos sa kapal, espasyo, at anggulo ng heat sink—upang mahanap ang eksaktong configuration na nagma-maximize sa ibabaw na lugar nang hindi nagdaragdag ng hindi kinakailangang timbang. Ang timbang ay isang kritikal na sukatan sa disenyo ng sasakyang tren; ang mabibigat na pabahay ay nagpapataas ng kabuuang masa ng tren, na nagpapalaki ng pagkonsumo ng enerhiya. Sa pamamagitan ng pag-validate ng heat dissipation nang digital, ang mga inhinyero ay maaaring magdisenyo ng thermal management rail LED housing na nagpapanatili sa temperatura ng diode junction sa ibaba 80°C habang pinapaliit ang mass ng aluminum profile.

Design for Manufacturability (DFM) sa Custom na Aluminum at Polycarbonate Profile

Kahit na ang pinaka-optimized na modelo ng CAD ay walang silbi kung hindi ito mapagkakatiwalaan na ginawa sa sukat. Ang pag-extruding ng aluminyo at plastik ay nangangailangan ng tumpak na kontrol sa daloy ng materyal, mga rate ng paglamig, at alitan ng mamatay. Ang Dongguan Jinen Lighting Technology (JE) ay nagpapatakbo ng 20 plastic at 5 aluminum extrusion lines, na nagbibigay ng suporta sa DFM upang mahuli ang mga structural flaws bago ang tooling phase.

Kapag engineering apasadyang LED rail vehicle light housing, sundin ang mga partikular na pagkilos ng DFM na ito:

1. Balanse ang kapal ng pader:Tiyakin na ang cross-section ng iyong aluminum profile ay may pare-parehong kapal ng pader. Ang mga makapal na seksyon ay lumalamig nang mas mabagal kaysa sa mga manipis na seksyon. Kung ang isang mabigat na mounting flange ay umupo sa tabi ng isang manipis na heat-sink fin, ang hindi pantay na paglamig ay magiging sanhi ng pag-warp o pag-twist ng profile habang ito ay lumabas sa extrusion die. Panatilihing unti-unti ang mga transition ng kapal.
2. Magdisenyo ng Mapagbigay na Snap-Fit Tolerance para sa PC:Ang polycarbonate ay lumiliit habang lumalamig ito. Kapag nagdidisenyo ng mga interlocking track kung saan pumupunta ang PC diffuser sa aluminum base, kalkulahin ang thermal expansion coefficient para sa parehong mga materyales. Mag-iwan ng tumpak na puwang sa pagpapalawak. Kung masyadong masikip ang pagkakabit, yumuko ang PC palabas kapag uminit ang tren.
3. Mga Channel ng Engineer Deep Gasket:Ang isang IP65 rating ay nangangailangan ng higit pa sa pag-compress ng isang piraso ng silicone. Magdisenyo ng dedikadong, hugis-U na channel ng pagpapanatili sa aluminyo extrusion. Ang mga pader ng channel ay dapat sapat na malalim upang mekanikal na mai-lock ang gasket sa lugar upang hindi ito gumulong o lumipat sa ilalim ng lateral vibration.
4. I-minimize ang Hollow Cavities sa Plastic Profile:Ang mga guwang na seksyon sa mga plastic extrusions ay nangangailangan ng kumplikado, mamahaling dies na may mga panloob na mandrel. Kung maaari, idisenyo ang takip ng PC bilang single-wall profile na may sumusuporta sa mga ribs sa halip na isang closed tubular section. Binabawasan nito ang mga gastos sa tooling at pinapabilis ang produksyon sa linya ng extrusion.

Pag-align ng OEM Extrusion Capabilities sa US Transit Procurement Standards

Ang pagdadala ng rail lighting fixture sa US market ay nangangailangan ng pag-navigate sa isang kumplikadong web ng procurement specs, mula sa mga lokal na alituntunin ng FTA hanggang sa mahigpit na mga certification sa kaligtasan. Sinusuri ng mga awtoridad sa pagbibiyahe ng US ang mga bid batay sa pangmatagalang pagiging maaasahan at pagsunod, na nagpapalipat ng mabigat na responsibilidad sa tagagawa ng ilaw at, sa pamamagitan ng extension, sa kanilang mga supplier ng bahagi.

Ang pagkuha ng mga karaniwang commercial extrusions ay hahantong sa pagkabigo sa panahon ng shock, vibration, at sunog-testing phase. Kailangan mo ng kasosyo sa OEM na ang baseline ng pagmamanupaktura ay naaayon na sa mga kinakailangan sa antas ng transit. Nagbibigay ang JE ng mga OEM lighting manufacturer sa buong mundo, na nag-aalok ng parehong mga pampublikong hulma para sa karaniwang mga aplikasyon at pribadong hulma para sa pagmamay-ari, mataas na spec na mga disenyo.

Sa pamamagitan ng pakikipagsosyo sa isang tagagawa na likas na nauunawaan ang mga pagpapaubaya na kinakailangan para sa 6063-T5 aluminum at polycarbonate na sumusunod sa EN45545, inaalis mo ang trial-and-error na yugto ng pagbuo ng produkto. Makakakuha ka ng mga pabahay na magkakadikit nang malinis, nagse-seal nang mahigpit, at nakaligtas sa walang tigil na mekanikal na pang-aabuso sa kapaligiran ng riles. Para sa mga teknikal na pagtutukoy sa mga custom na profile o upang suriin ang mga umiiral nang transit-ready molds, suriin ang isang napatunayanOEM subway lighting housing manufacturerna makapagbibigay ng tumpak na mekanikal na pundasyon na hinihingi ng susunod mong proyekto sa transit.
