Ano ang Double-PCB T12 LED Tube Housing?

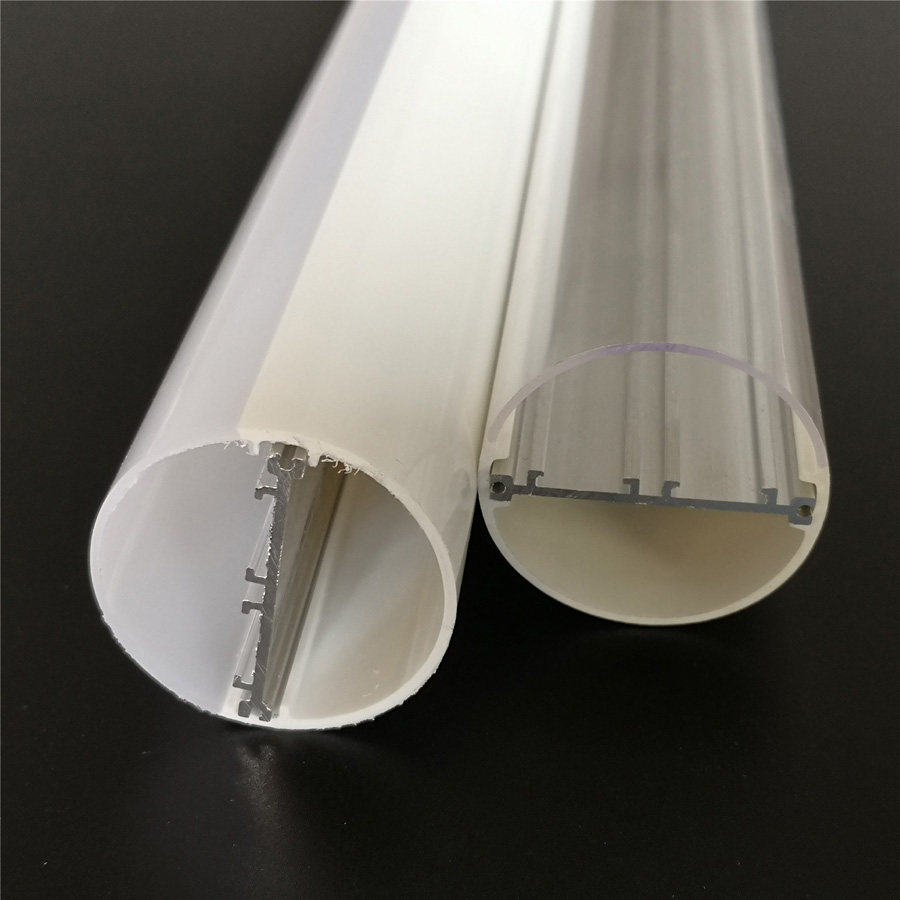

Ang double-PCB T12 LED tube housing ay isang panlabas na polycarbonate tube na pinagsama sa isang panloob na profile ng aluminyo na mayroong dalawang LED circuit board. Ang JE-34 housing ng JE ay gumagamit ng 38 mm diameter na tubo, dalawang 10 × 1.0 mm na posisyon ng PCB, at espasyo para sa panloob na driver na hanggang 16 mm ang taas. Maaari itong i-configure para sa IP20 o IP65 construction, na may mga haba mula 600 mm hanggang 2400 mm o ginawa sa isang custom na haba.

Ginagawa nitong isang pabahay para sa OEM tube assembly, hindi isang kumpletong LED lamp. Pinipili pa rin ng iyong team ang mga LED, PCB layout, driver, wiring, end-cap sealing method, at final electrical configuration. Ang pabahay ay nagbibigay sa mga desisyong iyon ng isang tinukoy na mekanikal na panimulang punto.

Tingnan ang buoLED T12 plastic tube at double circuit board aluminum housingdetalye bago maghanda ng sample na kahilingan.

Ano ang kasama sa JE-34 T12 housing para sa OEM tube assembly?

Ang JE-34 T12 LED tube housing ay may kasamang polycarbonate outer tube, isang panloob na 6063 aluminum profile, dalawang PCB mounting positions, plastic end caps, at kuwarto para sa internal driver. Ang panlabas na tubo ay maaaring maging malinaw o nagyelo, at ang kapal ng diffuser ay nakalista mula 0.6 mm hanggang 2.0 mm.

Ang karaniwang diameter ay 38 mm. Ang mga magagamit na haba ng tubo ay 600 mm hanggang 2400 mm, na may mga custom na haba na magagamit para sa mga kwalipikadong proyekto. Ang mga sukat na iyon ay hindi dapat ituring bilang isang kumpletong pagguhit ng makina, gayunpaman. Ang PCB seating, end-cap engagement, lead routing, at driver clearance ay kailangan pa ring suriin sa iyong aktwal na mga bahagi.

Para sa isang mamimili ng OEM, ang pangunahing punto ay ang JE ay nagbibigay ng extruded na plastic at aluminum housing system para sa iyong assembly line. Ang JE ay nagpapatakbo ng plastic at aluminum extrusion lines, paggawa ng amag, pagsubok, pag-apruba ng sample, at kontrol sa kalidad ng mass-production para sa mga proyekto ng LED profile.

Paano pinapalawak ng dalawang PCB channel at isang panloob na profile ng aluminyo ang espasyo sa disenyo?

Hinahayaan ka ng dalawang PCB channel na ipamahagi ang mga LED sa dalawang board sa halip na pilitin ang bawat LED, koneksyon ng driver, at thermal interface sa isang makitid na circuit board. Lumilikha iyon ng mas maraming espasyo para sa wattage ng lampara at mga desisyon sa layout, ngunit hindi nito ginagarantiyahan ang isang partikular na wattage. Ang huling limitasyon ay depende sa uri ng LED, konstruksyon ng board, kasalukuyang, pagpili ng driver, thermal testing, at ang natapos na pagpupulong.

Dual 10 × 1.0 mm na mga posisyon ng PCB, internal na driver clearance, at thermal support

Ang bawat posisyon ng PCB ay tinukoy sa 10 × 1.0 mm. Kumpirmahin na ang lapad at kapal ng iyong board ay tumutugma sa mga posisyong iyon bago ang tooling o sample na pag-apruba. Ang isang board na akma sa nominal na channel ngunit lumilipat sa panahon ng pagpupulong ay maaaring lumikha ng hindi pantay na liwanag, presyon ng mga kable, o mahinang pakikipag-ugnay sa profile ng aluminyo.

Ang panloob na espasyo ng driver ay nakalista sa hanggang 16 mm ang taas. Sukatin ang katawan ng driver, pagkakabukod, mga connector, at anumang bahagi ng strain-relief—hindi lamang ang label ng driver. Maaaring mawala ang clearance na mukhang katanggap-tanggap sa isang component drawing kapag nabaluktot na ang mga wire sa loob ng tube.

Ang aluminum profile ay nagbibigay ng metal na istraktura sa ilalim ng mga PCB at maaaring makatulong sa pag-alis ng init mula sa mga board. Hindi ito kapalit ng thermal validation. Subukan ang kumpletong lampara gamit ang mga napiling LED, PCB, driver, end cap, at oryentasyon ng pag-install.

Bakit nakakatulong ang 6063 aluminum insert na paghiwalayin ang pamamahala ng init mula sa light diffusion

Ang 6063 aluminum insert at ang polycarbonate tube ay gumaganap ng iba't ibang trabaho. Sinusuportahan ng aluminum profile ang mga circuit board at nag-aalok ng mas angkop na landas para sa paglipat ng init kaysa sa plastic lamang. Binubuo ng polycarbonate tube ang nakikitang panlabas na katawan at diffuser, na nagpoprotekta sa mga panloob na bahagi habang hinuhubog ang hitsura ng lampara.

Ang paghihiwalay na ito ay kapaki-pakinabang sa isang T12 LED tube housing na may aluminum insert dahil ang optical cover ay maaaring mapili para sa hitsura at paghahatid nang hindi hinihiling sa plastic na dalhin ang buong mekanikal at thermal load. Ang aktwal na mga resulta ng thermal ay nakadepende pa rin sa contact sa pagitan ng PCB at profile, assembly pressure, LED spacing, driver output, at airflow sa paligid ng natapos na tube.

Aling mga detalye ng PCB, driver, haba, at optical ang dapat aprubahan bago mag-sample?

Aprubahan ang mechanical drawing kasama ang listahan ng mga electrical at optical parts. Ang isang sample ng pabahay ay kapaki-pakinabang lamang kung ito ay kumakatawan sa pagpupulong na plano mong gawin.

Kumpirmahin ang puwang ng PCB, taas ng driver na hanggang 16 mm, haba ng tubo, fit ng end-cap, at clearance ng mga kable

• Angkop sa PCB:Kumpirmahin ang dalawang 10 × 1.0 mm na posisyon ng board, clearance sa gilid ng board, at kung paano pinananatili ang mga board sa panahon ng pagpupulong.
• Pakete ng driver:Suriin ang kumpletong taas ng driver laban sa magagamit na espasyo hanggang sa 16 mm, kabilang ang mga terminal, manggas, at mga wire.
• Haba ng tubo:Pumili ng haba mula 600 mm hanggang 2400 mm o isumite ang kinakailangang custom na haba. Itala ang mga end cap at ang magagamit na haba ng panloob na pagpupulong.
• Mga end cap:Aprubahan ang mga dimensyon ng plastic end-cap, paraan ng attachment, cable exit, at gasket o seal arrangement kung ang lamp ay gagamit ng IP65 construction.
• Mga kable:Kumpirmahin kung saan pumapasok ang mga input wire, kung paano lumiliko ang mga ito sa loob ng tubo, at kung ang mga koneksyon ng driver o PCB ay maaaring i-assemble nang walang pinching insulation.

Pinipigilan ng mga pagsusuring ito ang isang karaniwang pagkakamali sa pag-sample: pag-apruba sa diameter ng tubo habang hindi nareresolba ang end-cap at interface ng driver.

Pumili ng malinaw o nagyelo na polycarbonate batay sa mga kinakailangan sa transmission, glare, at hitsura

Inililista ng JE ang light transmission na higit sa 95% para sa mga clear cover at higit sa 85% para sa milky white na mga cover. Ang malinaw na polycarbonate ay nagpapanatili ng mas maraming output ngunit nagpapakita ng mga panloob na LED point nang mas madali at maaaring makagawa ng mas nakikitang liwanag na nakasisilaw. Ang isang gatas o nagyelo na takip ay nagpapalambot sa hitsura at nagtatago ng mga bahagi nang mas mahusay, na may ilang pagbawas sa paghahatid.

Piliin ang takip pagkatapos suriin ang LED pitch, kinakailangang visual uniformity, viewing angle, at target na hitsura. Ang mga nakalistang numero ng paghahatid ay naglalarawan sa opsyon sa pabalat; hindi nila hinuhulaan ang inihatid na liwanag mula sa iyong kumpletong lampara. Humingi ng kaugnay na sample ng diffuser kung ang optical appearance ay isang pangunahing kinakailangan.

Kailan angkop ang isang IP20 construction, at kailan kailangan ang IP65 sealing?

Ang IP20 ay karaniwang angkop sa pagpapatuyo ng mga panloob na instalasyon kung saan ang tubo ay protektado mula sa tubig at ang enclosure ay hindi nangangailangan ng selyadong konstruksyon. Ito ay isang praktikal na pagpipilian para sa maraming interior fixtures, ngunit ang panghuling aplikasyon ay tumutukoy pa rin kung ang bukas o hindi selyadong kaayusan ay katanggap-tanggap.

Gamitin ang opsyon sa pagtatayo ng IP65 kapag ang natapos na kabit ay maaaring makatagpo ng alikabok o mga jet ng tubig at ang proyekto ay nangangailangan ng antas ng proteksyon sa enclosure. Ang pabahay lamang ay hindi nagtatatag ng panghuling rating ng IP. Ang mga seal, end caps, cable entries, driver placement, assembly tolerances, at production inspection lahat ay nakakaapekto sa resulta. Kumpirmahin ang kinakailangang paraan ng pagsubok at ipasuri ang nakumpletong lampara sa halip na ipagpalagay na awtomatikong ginagawang IP65 ng IP65 housing ang buong kabit.

Ang JE ba ay nagbibigay ng kumpletong LED tube o isang housing para sa sarili mong assembly?

Ang JE ay nagbibigay ng LED tube housing system para sa OEM at ODM assembly, hindi isang tapos, electrically certified tube maliban kung ang isang hiwalay na kasunduan sa proyekto ay tumutukoy sa mga karagdagang serbisyong iyon. Ibinibigay o inaprubahan mo ang mga LED board, driver, mga wiring, at panghuling pagsasaayos ng lampara.

Ang kaayusan na iyon ay nababagay sa mga tagagawa ng ilaw na nangangailangan ng T12 plastic LED tube housing na may aluminum insert at gustong kontrolin ang electronics. Maaaring hindi ito angkop sa isang mamimili na naghahanap ng isang handa-i-install, ganap na binuo na kapalit na lampara. Linawin ang saklaw ng supply, responsibilidad sa pagsubok, pag-label, at mga kinakailangan sa regulasyon bago maglagay ng order sa produksyon.

Para sa mga kinakailangan sa custom na pagpupulong, suriin angpasadyang T12 LED tube housing detalyekasama ang engineering team ni JE.

Paano dapat lumipat ang mga mamimili ng OEM sa US mula sa pagguhit ng pagsusuri patungo sa mga sample at produksyon?

Ipadala sa JE ang haba ng tubo, mga guhit ng PCB, mga dimensyon ng driver, wire-exit plan, mga kinakailangan sa end-cap, optical preference, at kinakailangang IP construction. Isama ang kapaligiran sa pag-install at proseso ng target na pagpupulong. Kung ang dalawang board ay gumagamit ng iba't ibang mga layout ng LED o naghahatid ng iba't ibang mga optical zone, ipakita iyon nang malinaw sa drawing.

Maaaring suriin ng JE ang mga kinakailangan sa pag-extrusion at tooling, maghanda ng mga sample, at kumpirmahin ang mga mekanikal na interface bago ang mass production. Gamitin ang sample para tingnan ang board fit, driver clearance, wire routing, diffuser appearance, end-cap retention, at—kung naaangkop—ang proseso ng sealing para sa IP65 na bersyon.

Magsimula saJE-34 T12 double-PCB housingpahina, pagkatapos ay makipag-ugnayan sa JE sa iyong mga guhit at target na dami. Kung mas maagang naayos ang mga input ng proyektong iyon, mas maliit ang posibilidad na ang isang mababang halagang desisyon sa pabahay ay magiging isang mamahaling pagbabago sa pagpupulong mamaya.
